Tugas 1 Rangkuman Konsep Digital

 Kuantitas Digital dan Analog

Ø  Kuantitas Analog mempunyai nilai – nilai yang kontinu.

Ø  Kuantitas Digital mempunyai seperangkat nilai – nilai diskrit.

Ø  Analog : sebuah kuantitas yang dilambangkan sebagai tegangan, arus atau pergerakan meter yang sebanding dengan nilai kuantitas.

Ø  Digital : kuantitas yang dilambangkan dengan ketidak-sebandingan kuantitas tetapi dengan simbol – simbol yang dinamakan digit.

Keuntungan Sistem Digital terhadap sistem analog:

  1. Lebih handal dari pada sistem analog karena mempunyai kekebalan yang lebih baik terhadap noise dan keakuratan sistem.
  2. Mudah dalam perancangan:  Tidak membutuhkan keahlian matematika khusus untuk menggambarkan perlakuan rangkaian digital (logika) sederhana.
  3. Dapat diprogram kedalam komponen.
  4. Kecepatan: sebuah elemen logika digital dapat menghasilkan sebuah keluaran lebih kecil dari pada 10 nanosecond (10-8 seconds).

Ekonomis: Karena penggabungan jutaan elemen logika digitak dalam sebuah chip tunggal menghasilkan IC berbiaya rendah

Digit Biner

Sistem bilangan konvensional menggunakan 10 digit: 0,1,2,3,4,5,6,7,8, dan 9.

Sistem bilangan biner menggunakan hanya 2 digit: 0 dan 1.

Kedua digit biner dibentuk 0 dan 1

Kedua digit biner juga disebut LOW dan HIGH, dimana LOW = 0 dan HIGH = 1

Operasi Logika Dasar

Operasi NOT

Ketika input adalah LOW, maka Output adalah High

Ketika input adalah HIGH, maka Output adalah LOW

Operasi AND

Ketika setiap input adalah LOW, maka output adalah LOW

Ketika kedua input adalah HIGH, maka kedua output adalah HIGH

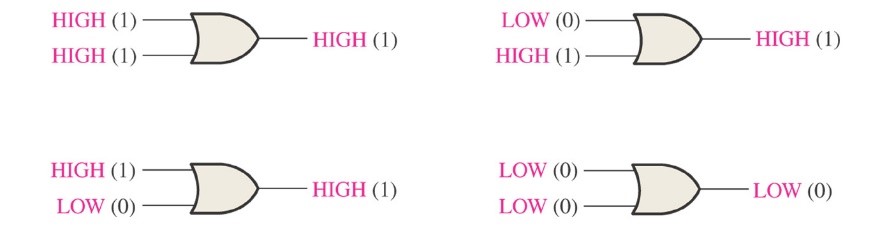

Operasi OR

Ketika setiap input adalah HIGH, maka output adalah HIGH.

Ketika kedua input adalah LOW, maka kedua output adalah LOW.

Fungsi Rangkaian Terpadu-Tetap:

Bentuk – bentuk paket IC:

Ø  Dual in-line package (DIP)

Ø  Small-outline IC (SOIC)

Ø  Flat pack (FP)

Ø  Plastic-leaded chip carrier (PLCC)

Ø  Leadless-ceramic chip carrier (LCCC)


Ditulis    : Ananda Bagas Pranata (2F)

Sumber    : https://onlinelearning.uhamka.ac.id
